KENDON 製品 頒布のご案内

KENDON水冷ユニット


 KENDONマルチペルチェプレート専用のペルチエ素子並列2枚用水冷水枕です。高純度銅角パイプ(6mm角、肉厚1mm)を7本、並列にし冷却部とする独自の構造により、今までにない高い効率を得ています。また、冷却面は、フライス加工による仕上げを行い、平面性を確保しました。 更に大きな特徴として、クーラント低温時に発生する粘度増加に対処し、他に類を見ない高い流水量を確保しています。各パーツは、高度な技術を有する専門業者により銀ロウ付けされ、厳重な漏水検査の後、出荷されます。


# 仕   様 : KENDONピラミッドバッファ+KENDONマルチペルチェプレート用 (4cm角ペルチェ素子並列2枚用)
# 材  質 :  高純度銅製角パイプ集合型冷却部  + 真鍮管タケノコ付き
# 加  工 : 銀ロウ付け接合加工品、ペルチェ接面フライス仕上げ(81×42mm)
# 外  寸 :  幅134mm、高さ80mm、厚さ16mm (取付けビス含まず)  ±1o
# 付属品 :  取付け用ナット(標準と薄型)、ワッシャー 各2
# ホース : 内径12〜13mm管・ソフトガスホースを推奨 (タケノコ部最大径14.3mm)
# 冷  媒 :  水道水または、自動車用ロングライフクーラント混合水

KENDON水冷ユニットの特徴

■重要 KENDON水冷ユニット購入・使用上の注意
   この品は、厳重な漏水検査の後に出荷されますが 必ず、ご使用前に、お客様側でも、漏水等が無いことをご確認の上、ご使用ください。お取扱 いに誤りがなく、万一、冷却水漏れ等の不具合が発生し、当方で不具合を確認できた場合は、製品到着後30日間を期限とし、同等の良品と交換させていただきます。本製品に起因する付随的な物的、人的の損害(機器の損傷、データーの消失、建物、家具調度の損傷・人身事故等)については、一切保証いたしかねます。 また、ご使用前に商品に付属の取扱い説明書・保証規定をよくお読みのうえ、ご使用ください。

KENDONオリジナルピラミッドバッファ

CPUペルチェ冷却時の必需品です。40ミリ角ペルチェ素子に対応、25ミリ角以下のコアダイを持つCPUに適合します。

  1. 形状 : 厚さ 5mm 、底面40mm角(ペルチェ素子側)、上面25mm角(CPUコア側)
  2. 材質 : 高純度銅製
  3. 加工 : 全面高精度フライス加工
KENDONオリジナルピラミッド形状による数々の特徴 "PGS"グラファイトシート 25mm角(2枚セット)・40mm角(2枚セット)
  今までにない驚異の熱伝導新素材 !

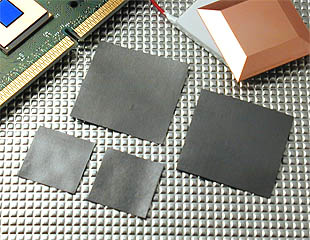

正方形のグレーのシートが"PGS"グラファイトシートです。

 熱伝導材として、熱伝導グリスの代りに使用することにより、理想の熱伝導を実現 ! 普通では、入手困難な松下電器産業製です。 四万十川五十歩百歩さん も大絶賛 !

"PGS"グラファイトシートの特長

・熱伝導率が非常に大きい。熱伝導グリスとは、別次元の熱伝導率 (高性能熱伝導グリスの200倍以上 !)
・軽くて、シート状(厚さ0.1mm)で加工が容易
・高耐熱性 (500℃程度まで安定)

"PGS"グラファイトシートの用途
 CPUコアには、勿論、OLGAアダプターの表裏面への使用も効果的です。
  2.5センチ角と4センチ角の2種類の大きさをご用意いたしました。是非、ご利用ください。

こちらも、ご覧ください (松下電子部品X様の資料です)

Acrobat Reader PDFデータをご覧になるためには「Acrobat Reader」が必要です。
入手を希望される方は こちらから ダウンロードしてください。

KENDON バックプレートセット Simantogawa designe
"PGS"グラファイトシートの性能をフルに引き出します !

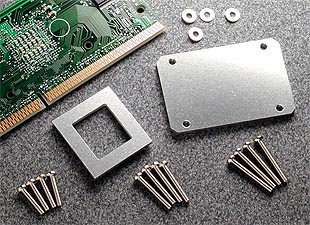

写真は、P3用

   このバックプレートは、KENDON OLGAアダプターと"PGS"グラファイトシートとを併用することを前提としていて、 「四万十川五十歩百歩の実験室」 でお馴染みの四万十川さんのデザインを基に特別に製作したものです。十分な厚みのアルミ板を高精度削出し加工した、強固なメインプレートと回字形のカスタムスペーサーにより構成されており、従来品では得られない安定したCPUの取付けを可能としています。ケースを外した(石割り)状態のスロット版P3・Athlon CPUにて使用可能で、CPU基板の裏面に回字形のカスタムスペーサー →メインプレートの順に重ね、4本のビスで取付けます。回字形のカスタムスペーサーは、取付け前にビニールテープ等を貼り、絶縁して使用します。

・仕様
  CPUに応じ、2種類のセットがあります。


・ P3スロット版 専用セット
・ Athlon 専用セット

・構成部品


1. メインプレート
2. 回字形カスタムスペーサー
3.取付け用ビス類 真鍮製ビス3種×各4本、ワッシャー4枚
・ M3  16mm(ISO)   マルチペルチェプレート又は他社品のヒートシンク等への取付用
・ M3  22mm(ISO)  ピラミッドバッファ + マルチペルチェプレート 使用時の取付用
・ M3  25mm(ISO)  ピラミッドバッファ → ペルチェ素子 → 他社品のヒートシンク等 使用時の取付用

KENDON OLGAアダプター
PGS"グラファイトシート専用品も頒布開始! P3,celeron( Coppermine)・Athlon(SlotA)0.18ミクロンコア用 )

 KENDON OLGAアダプターは、Pentium3・新Celeron・Athlon等の小型のOLGAコアを効率よく冷却するために開発された冷却補助板です。この製品の頒布は、発案者である湯上さん、druさん また、開発にbunnyさん、ヒロ坊さんのご協力をいただき、実現したものです。

KENDON OLGAアダプターの特徴

KENDON OLGAアダプターの使用法

 KENDON OLGAアダプターの装着には、お客様側での適合調整が必要となります。また、コア基板上に在る + 形(P3) ・ = 形(SlotA Athlon) 等・またSocket A 版、Athlon・Duronの場合は、CPUコア側の面に存在するコア・ウレタンパット以外のパーツ、また、金色のプリントは、小さなものも含め電気接点ですので、全て絶縁する必要が有ります。(但し、FC-PGA版P3等、接点が無いCPUには不用です)  簡単な絶縁の方法として、CPUコア側の面とOLGAアダプターの間にサランラップ等の極薄絶縁フィルムを設置する方法があります。この場合、コア表面部のみ露出する形に極薄絶縁フィルムを設置します。(予め極薄絶縁フィルムを適度な大きさに切り、コアの大きさに合わせた穴を明けておきます) 別の絶縁方法としては、ハヤコート等の絶縁塗料を塗付する方法も有ります。 各製品の取扱説明書をご参照ください。

KENDONマルチペルチェプレート
1 2

より強力な冷却が、必要な場合に適応する、高純度銅製マルチペルチェ用アダプター で、ペルチェ複数枚使用時に熱伝導を均等化します。多段ペルチェ冷却にも対応できます。 また、KENDON水冷ユニットを使用する際、必要となります。

  1. 寸法 : 40mm × 95mm × 厚さ9mm
  2. 材質 : 高純度銅製
  3. 加工 : 全面高精度フライス加工
Athlon用・Socket370CPU用・celeron(Slot1)用・ケースを外した状態のPentium2・3用・汎用 の5種が有ります。

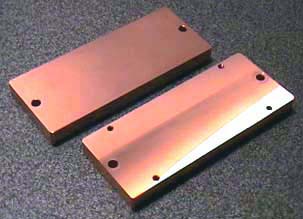

汎用は、両端2ヵ所(穴中心間距離87.5mm)に4mm径の貫通の取付穴を持ちます。 (写真1の上)
Pentium2・3用 は、汎用に4ヶ所のPentium2・3取付用M3ピッチ0.5MM(ISO)ビス穴(片面止り穴深さ約6mm)を追加したものです。Pentium2・3は、SECカートリッジを外した、CPU基板の状態で使用します。(写真2)
Socket370CPU用は、汎用に4ヶ所の KENDON Socket370アダプター取り付けキットAK-370取付用穴を追加したものです。 取り付け には、AK-370(別売)が必要です。ピラミッドバッファOPB-25と併用します。
celeron(Slot1)用は、汎用に4ヶ所のceleron取付用M3ピッチ0.5MM(ISO)ビス穴(片面止り穴深さ約6mm)を追加したものです。 (写真1の下)
Athlon は、汎用に4ヶ所のAthlon取付用M3ピッチ0.5MM(ISO)ビス穴(片面止り穴深さ約6mm)を追加したものです。 Athlonは、CPUカートリッジを外した、CPU基板の状態で使用します。

KENDON L2冷却アダプターPentium2 (Athlon共用)
KENDON L2冷却アダプターPentium3
3 取付例(L2-P2)


マルチペルチェプレートPentium2、3用又はAthlon用とピラミッドバッファを使用して 単段並列ペルチェ装着時L2キャッシュの同時冷却を可能とするアダプター です。マルチペルチェプレーとL2キャッシュの間に挟み使用し、固定は、断熱発泡板等により周囲から行います。(断熱発泡板等は付属しません)尚、L2は、CPUの個体差により厚さが異なるため、また取り付け位置が、異なるため、 この品は、お客様の手による、現物合せ加工が必要です。(写真3) Athlon用とPentium2用とは、共通品です。

KENDON Socket370アダプター取り付けキット (Soket370 CPU用)
4 取付例


この品は、市販のSocket370→Slot1用変換アダプターピラミッドバッファOPB-25+マルチペルチェプレートMPP-370A (Socket370用)を取り付ける為のキット です。これによりSocket370(PPGA)仕様のCPUでもKENDON水冷ユニット等を使うことができるようになり、強力な冷却が可能です。マルチペルチェプレートMPP-370Aの4ヵ所のネジ穴を利用し取付けます。(写真4)

・使用例

CPU等
構 成 例
Athlon(SlotA) Athlon(SlotA) >KENDONピラミッドバッファ > KENDON OLGAアダプターAthlon > KENDONマルチペルチェプレート Athlon用+KENDON L2冷却アダプター Athlon・P2 > 4cmペルチェ2枚並列 > KENDON水冷ユニット
Pentium3(Slot1) Pentium3 > KENDONピラミッドバッファ > KENDON OLGAアダプター P3 > KENDONマルチペルチェプレート Pentium2・3 用+KENDON L2冷却アダプターP3 > 4cmペルチェ2枚並列 > KENDON水冷ユニット
celeron(Socket370)
Pentium3(Socket370)
celeron > Slot1用変換アダプターカード  > KENDONピラミッドバッファ > KENDON Socket370アダプター取付けキット > KENDONマルチペルチェプレート370A > 4cmペルチェ2枚並列 >KENDON水冷ユニット
Pentium2 Pentium2 > KENDONピラミッドバッファ > KENDONマルチペルチェプレート Pentium2 ・3用+KENDON L2冷却アダプター P2 > 4cmペルチェ2枚並列 > KENDON水冷ユニット



・KENDON製品 CPU別 頒布価格表

※ご覧になりたいCPU名をクリックして下さい。 複数の種類のCPUに共通して使用できる品も有ります。適合CPU・商品記号 の項目をご参照ください。

Athlon SlotA版 適合品
Pentium3 Slot1(SC242)版 適合品
Pentium3 FC-PGA版 (Socket370) 適合品
Pentium2 適合品
Celeron PPGA版 (Socket370) 適合品
Celeron SEPP版 (Slot1(SC242)) 適合品
汎用品


・KENDON製品一覧表  ※この表は、上の CPU別頒布価格表に掲載した、全てのKENDON製品を まとめて掲載してあります。

全ての製品に、説明書をお付けしています。表示金額には消費税が含まれています。

商 品 名
適合CPU
商品記号
価格(税込)
在庫状況
KENDONオリジナルピラミッドバッファ
Celeron・P2・P3
Athlon・Duron
OPB-525
(旧型番OPB-25)
2,950円
有り
"PGS"グラファイトシート 25×25(mm)  2枚セット(*注8)
Celeron・P2・P3
Athlon・Duron
GS-25S
1,490円
有り
"PGS"グラファイトシート 40×40(mm)  2枚セット(*注8a)
40mm角
ペルチェ素子等
GS-40S
3,120円
有り
グラファイトシート専用 KENDON OLGAアダプター
Pentium3・新Celeron・Athlon (0.18μmプロセスコア用)(*注9)
P3(Coppermine)
FC-PGA2 P3には不用
Celeron(Coppermine)
&
旧0.18μmコアAthlon(SlotA)
(750MHz等)
OLGA-1113G
850円
有り
グラファイトシート専用 KENDON OLGAアダプター(*注9)
SlotA 版Athlon (Thunderbird)
0.18μmコア
Athlon(Thunderbird)
(SlotA)

OLGA-1015G
850円 有り
KENDON OLGAアダプター
Pentium3・新Celeron・Athlon (0.18μmプロセスコア用)(*注1a)(*注1b)
P3(Coppermine)
FC-PGA2 P3には不用
Celeron(Coppermine)
&
旧0.18μmコアAthlon(SlotA)
(750MHz等)
OLGA-2
820円
有り
KENDON OLGAアダプター
Pentium3(旧0.25μmプロセスコア用) (*注1)
旧P3・P2 450
OLGA-1
820円
生産終了
KENDON OLGAアダプター
Athlon(0.25μmプロセスコア用) (*注1b)
0.25μmコアAthlon
(500・550・600・650・700MHz)
OLGA-AT
850円
有り
KENDON バックプレートセット Pentium3(*注10)
Simantogawa designe
P3(Slot1)
BP-P
2,485円
有り
KENDON バックプレートセット Athlon(*注10)
Simantogawa designe
Athlon(SlotA)
BP-AT
2,485円
有り
KENDONマルチペルチェプレート  汎用
-
MPP-H
3,780円
生産終了
KENDONマルチペルチェプレート  Socket370 CPU用(*注2)
Celeron・P3(Socket370)
MPP-370A
3,980円
有り
KENDONマルチペルチェプレート  celeron (Slot1タイプ)用
Celeron (Slot1)
MPP-C
3,980円
在庫品限り
KENDON Socket370アダプター取付けキット
MPP-370A + OPB-25使用時専用(*注3)
Celeron・P3(Socket370)
AK-370
380円
有り
KENDONマルチペルチェプレート  Pentium2・3用(*注4)
P2・P3(Slot1)
MPP-P2・3
3,980円
有り
KENDONマルチペルチェプレート  Athlon用(*注4a)
Athlon(SlotA)
MPP-AT
3,980円
有り
KENDON L2冷却アダプターPentium2・ Athlon(7.3mm厚)
ピラミッドバッファ+MPP-AT又は、MPP-P2・3使用時用(*注5)
P2(450を除く)
Athlon(SlotA)
切削によりP3も可
L2-P2
880円
(2個一組)
有り
KENDON L2冷却アダプターPentium3 (6mm厚)
ピラミッドバッファ+MPP-P2・3使用時専用(*注6)
P2 450・P3
L2-P3
880円
(2個一組)
有り
KENDON水冷ユニット (*注7)
Celeron・P2・P3・Athlon
WU-1
13,900円
有り
代金引換郵便送料
(何品でも、1回の発送につき、日本全国、 一律500円です)

500円


(*注1)この品は、お客様の手による適合調整の加工が必要です。 装着の際には、コア基板上に在る + 形等の電気接点部は、テープ等で絶縁して下さい。25mm角グラファイトシートを併用する場合は、コア表面側に一枚設置。
(*注1a)この品は、お客様の手による適合調整の加工が必要です。 装着の際には、Pentium3の場合、コア基板上に在る + 形等の電気接点部は、テープ・塗料等で絶縁して下さい。25mm角グラファイトシートを併用する場合は、コア表面側に一枚設置。
(*注1b)この品は、お客様の手による適合調整の加工が必要です。 装着の際には、Athlonの場合、コア基板上に在る = 形等の電気接点部は、テープ・塗料等で絶縁して下さい。25mm角グラファイトシートを併用する場合は、コア表面側に一枚設置。
(*注1c)この品は、お客様の手による適合調整の加工が必要です。 装着の際には、CPUコア側の面に存在する電気接点部を全て絶縁する必要が有ります。25mm角グラファイトシートを併用する場合は、コア表面側に一枚設置。
(*注2)KENDON Socket370アダプター取付けキット(AK-370) は、別売です。多くのSocket370マザーボードへの直接の装着は、スペースの都合で出来ません。
(*注3)市販の Socket370→Slot1用変換アダプター用です。
(*注4)Pentium2・3用は、SECカートリッジを外した、CPU基板の状態で使用します。 SECカートリッジ外しは、皆様の自己責任でお願い致します。
(*注4a)Athlon 用は、CPUカートリッジを外した、CPU基板の状態で使用します。SECカートリッジ外しは、皆様の自己責任でお願い致します。
(*注5)Pentium2 (450を除く)Athlon 共用のペルチェ単段並列配置専用 のL2冷却アダプターです。お客様の手による高さ調整等の加工が必要です。
(*注6)Pentium2 450・Pentium3用の ペルチェ単段並列配置専用 のL2冷却アダプターです。 お客様の手による高さ調整等の加工が必要です。
(*注7)KENDONマルチペルチェプレート(別売)専用です。
(*注8)2枚セットでの販売となります。導電性がありますので、用途により絶縁処理が必要となります(OLGAアダプターと併用の場合等)。極薄シート状の為、少々表面に「しわ」「圧痕」等がある場合があります。
(*注8a)2枚セットでの販売となります。導電性がありますので、用途により絶縁処理が必要となります(OLGAアダプターと併用の場合等)。極薄シート状の為、少々表面に「しわ」「圧痕」等がある場合があります。この品を40ミリ角ペルチェ素子等と併用する場合は、面積が広い為、密着にかなりの加圧を必要とします。装着には、お客様側における工夫が必要です。また水冷ユニットWU-1等と併用して2枚を並列に使用する場合は、密着が不十分となり、好結果を得られない可能性があります。
(*注9)極薄板で歪やすい為、お客様の手による適合調整が最小限で済むように仕上げてあります。OLGAアダプターの表裏に25mmグラファイトシートを2枚、使用することを前提に設計してあります。25mm角のグラファイトシートは、別途ご用意ください。2枚のうちの1枚のグラファイトシートには、カッターナイフなどで、コアの大きさに合わせた穴を明けておきます。最終的にコア基板→グラファイトシート穴あり→OLGAアダプター →グラファイトシート穴なしの順に重ね設置することとなります。
(*注10)この品は、コアの破損を避ける為に、必ずKENDON OLGAアダプターと"PGS"グラファイトシートとの併用でご使用ください。他社品のヒートシンク等への取付けは、お客様側での工夫が必要です。

・商品のご注文・発送について

上の表をご参照のうえ、 メールにて直接、ご注文ください。
商品名、商品記号、数量、送付先、お名前、電話番号 を明記ください。

ご注文いただき次第、折返し、確認のメールを送らせていただきます。確認のメールには、当方の所在地、名前、電話番号、発送予定日、合計金額を明示いたします。ご確認ください。尚、お客様の個人情報が、他の目的で使用される事は、一切、有りません。

商品発送は、代金引換郵便にて行います。郵便配達員に上記代金をお支払いの上、お受け取りください。もし、ご不在の場合は、通知が置かれ、指定日の再配達、または、郵便局でのお受け取りが可能です。

送料は、何品でも、1回の発送につき、日本全国、 一律 500円です。

品切れしている商品がある場合、商品全点が揃い次第の発送となりますので、ご了承ください。

何卒、宜しくお願い申し上げます。

 ご注文は、こちらよりお願いします

(万一、エラーがでる場合は、kendon@kendon.com 宛にご注文ください)

ご注意
メーカー規定外での各機器のドライブ、改造等は、CPU、更にはシステム全体に致命的なダメージを与える可能性があります。 ここで頒布する製品をお使いになる場合は、皆様の自己責任のもとでお使いください。
ご使用にあたっては、各製品の、取扱説明書を良くお読みください。これら商品は、基本的に受注生産品につき、返品は、お受けできません。 商品の発送前のキャンセルは、お受けいたします。尚、製品の価格、仕様は、予告なく変更することがあります。
