Hydro-Tech Heat Transfer System
KENDON CPU Radiator (PAT.P 特許出願済)

KENDON CPUラジエーター　インストレーションガイドは、こちらです

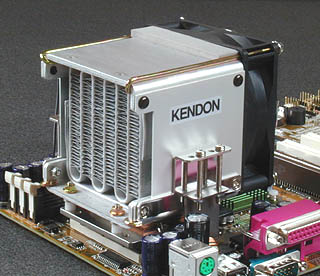

　KENDON CPUラジエーターは、全く新しい構造を持つCPUクーラーで、HFC-134aガスを封入したヒートレーンを採用し、従来の空冷式ヒートシンクとは一線を画する優れた冷却性能を発揮します。ヒートレーンとは、コンテナ内に構造した蛇行細管に作動液を循環させることにより、ヒートパイプ以上の高効率な熱輸送能力を達成する新しい熱伝導体で、一般のヒートパイプと違い、動作姿勢を選ばないという特長を持ちます。更にKENDON CPUラジエーターは、CPU用空冷ユニットとしての数々の独自な工夫を施してあり、多くのユーザー様・テスターの方々より極めて高い評価と満足度を頂いております。 　

　■　商品構成・価格

KENDON CPU ラジエーター基本セット
各CPU取付けアダプター別売		 KR-1Base 　　価格　　13,650円(税込)
CPUラジエーター本体と80mmFAN用取付キットのセットです。


セット内容

  • CPUラジエーター本体
  • FAN用取付キット80mm(25mm厚)用
各CPUに対応した取付けアダプター及びオプション部品と併用します。

  • 対応CPU取付けアダプター(別売)
    • 新Pentium4・新Celeron (Socket478)用 AD-NP4-478 3,020円(税込)
    • 旧Pentium4 (Socket423)用 AD-P4    2,500円(税込)
    • Socket370・A用 AD-370A   3,020円(税込)
    • SocketAマザーボード用(強化取付けキット) AD-SOA　  3,020円(税込)
    SocketAマザーボードへの取付けは、AD-370Aでも可能ですが、AD-SOAの使用をお奨めいたします。(但し、 ソケットの周りにヒートシンク取付け穴がないSocketAマザーボードを除く)
    KENDON CPU ラジエーター基本セット Socket370・A用取付けキット付き KR-1-S370A (旧型番KR-1) 　　　価格　　17,300円(税込)
    CPUラジエーター本体と80mmFAN用取付キット、Socket370・A用クランプのセットです

    セット内容

    • CPUラジエーター本体
    • FAN用取付キット80mm(25mm厚)用
    • Socket370・A用取付けキット(AD-370A)


    (この品は、KR-1BaseにAD-370Aを装着済の品です。旧型番KR-1)
    SANYO 80mm高速FAN
    (フィンガーガード付)    		 SF8-3400　　価格　　2,990円(税込)
    KENDON CPUラジエーター指定の強力&高信頼ファンです



    セット内容

    • SANYO 80mm (25mm厚)高速ファン(3,400rpm) パルスセンサー付　3pin コネクター(M/Bより電源を供給)
    • SANYO製　フィンガーガード
    KENDON  Socket478マザーボード 用取付けキット AD-NP4-478　 　価格　　3,020円(税込)
    注: 現在、この品は、在庫数の関係で、KENDON CPUラジエーターKR-1ユーザー様 及び、KR-1を同時購入頂く方に限定し、販売を行っています。

    新Pentium4・新 Celeron 用(Socket478)マザーボードにもKR-1が装着できます。

    KR-1をSocket478タイプの新Pentium4・Celeron 用マザーボードへ取付けるときに必要です。

    セット内容

    • KR-1用支持金具 (18-8ステンレス製)
    • バックプレート     (18-8ステンレス製)
    • 絶縁シリコーンゴムシート　　　　　　　　　
    • 取付用ビス類

    KENDON　Socket423・603・604
    マザーボード用取付けキット
    AD-P4　　価格　　2,500円(税込)

    Socket423・ 603および604マザーボードへ しっかりとKR-1を取付けることができます。

    KR-1をSocket423タイプのPentium4用およびXeon用(Socket603・604)マザーボードへ取付けるときに必要です。
    Pentium4用の専用取付け穴を持たない、旧タイプのPCケースにもKR-1を確実に装着することが可能です。また、ペルチェ素子使用時には、KENDONプレッシャープレート、KENDONオリジナルピラミッドバッファとの併用もできます。

    セット内容

    • KR-1用支持金具 (18-8ステンレス製)
    • バックプレート     (18-8ステンレス製)
    • 絶縁シリコーンゴムシート　　　　　　　　　
    • 取付用ビス類

    KENDON SocketAマザーボード用
    取付け強化アダプター    		 AD-SOA　 　価格　　3,020円(税込)
    注: 現在、この品は、在庫数の関係で、KENDON CPUラジエーターKR-1ユーザー様 及び、KR-1を同時購入頂く方に限定し、販売を行っています。

    ソケットの周りにヒートシンク取付け穴を持ったSocketAマザーボードへのKR-1の取付けを強化するオプション品です。

    セット内容

    • KR-1用支持バー (真鍮削り出し・ニッケル鍍金)
    • バックプレート     (18-8ステンレス製)
    • 絶縁シリコーンゴムシート　　　　　　　　　
    • 取付用ビス類
    SocketAマザーボードへの取付けは、AD-370Aでも可能ですが、強固な取付けができるAD-SOAの使用をお奨めいたします。(但し、 ソケットの周りにヒートシンク取付け穴がないSocketAマザーボードを除く)
    KENDON Socket370・Aマザーボード用
    取付けキット    		 AD-370A　 　価格　　3,020円(税込)
    注: 現在、この品は、在庫数の関係で、KENDON CPUラジエーターKR-1ユーザー様 及び、KR-1を同時購入頂く方に限定し、販売を行っています。

    KR-1BaseをSocket370・SocketAマザーボードへ取付ける為のオプション品です。
    (KR-1- 370A 16,500円(税別)には、あらかじめ標準装備されています)

    セット内容

    • KR-1用支持金具 (18-8ステンレス製)
    • クランプ (18-8ステンレス製)　　　　　　　
    • 取付用ビス類
    SocketAマザーボードへのKR-1Baseの取付けは、AD-370Aでも可能ですが、よりしっかりとした取付けが可能なAD-SOAのご使用をお奨めいたします。(但し、 ソケットの周りにヒートシンク取付け穴がないSocketAマザーボードを除く)
    KENDON プレッシャープレートセット PP-1　　　　価格　　4,980円(税込)

    プレッシャープレートは、ペルチェ素子+ピラミッドバッファをKR-1に圧接固定。CPUコアには、余計な締付圧をかけずに済みます。

    スロットCPU使用時は、装着アダプターの役割をします。

    セット内容

    • プレッシャープレート(18-8 ステンレス削出し)
    • ラジエーター取付ビスセット
    • スロットCPU取付ビスセット(殻割CPU用)　 Slot1Pentium3　SlotA Athlonにも対応
    KENDONオリジナルピラミッドバッファ OPB-525　 　価格　　2,950円(税込)
    OPB-1025 　価格　　3,460円(税込)

    CPUペルチェ冷却時の必需品です。 40ミリ角ペルチェ素子に対応します。
    1. 形状 : 底面40mm角(ペルチェ素子側)、上面25mm角(CPUコア側)
    2. 高さ　: OPB-525は、5mm   OPB-1025は、10mm
    3. 材質 : 高純度銅製
    4. 加工 : 高精度フライス加工品
    KENDONオリジナルピラミッド形状による数々の特徴
    • 平面バッファーに比べ、熱損失が小さい理想的な特殊形状
    • バッファー部側面に発生する結露が最小となる形状
    • ペルチェ電源ON,OFF時に発生しCPUに悪影響を与える、熱衝撃を効果的に吸収

      • 平面バッファー使用時に比べ、断熱材を厚く、効果的に配置でき、よく冷えます
    KENDON OLGAアダプター
    価格　　820～1290円(税込)　適応詳細は下の表をご参照下さい。



    		KENDON OLGAアダプターは、Pentium3 (FC-PGA2を除く) ・新Celeron・Athlon等の小型のOLGAコアを効率よく冷却するために開発された冷却補助板です。この製品の頒布は、発案者である湯上さん、druさん　また、開発にbunnyさん、ヒロ坊さんのご協力をいただき、実現したものです。

    KENDON OLGAアダプターの特徴

    • 外寸25×25mmでピラミッドバッファに適合し、ペルチェ冷却時の熱損失を最小限に押さえます
    • 脆いOLGAコアの破損(欠け)を防止します 　
    • 面積が小さいOLGAコアとバッファ板またはヒートシンクとの安定した接触が可能となります
    • OLGAコアの側面、基板を介しての裏面よりの強力なコア冷却が可能となります
    • 高精度放電加工により高い平面性を確保

      • 高純度高品質な銅板を使用しています
      KENDON OLGAアダプターの使用法


    　KENDON OLGAアダプターの装着には、お客様側での適合調整が必要となります。また、コア基板上に電気接点が存在するCPUに使用する場合、絶縁の必要が有ります。(詳しくは、製品に添付の取扱説明書をご参照ください)
    今までにない驚異の熱伝導新素材 !
    コアの保護にも有効
    "PGS"グラファイトシート    		 GS-25S(25mm角２枚セット)　 　価格　　1,490円(税込)
    GS-40S(40mm角２枚セット) 　  価格　　3,120円(税込)

      　熱伝導材として、熱伝導グリスの代りに使用することにより、理想の熱伝導を実現 ! 普通では、入手しづらい松下電器産業製です。 「四万十川五十歩百歩の実験室」でお馴染みの四万十川五十歩百歩さんも大絶賛 !

      "PGS"グラファイトシートの特長

      ・熱伝導率が非常に大きい。熱伝導グリスとは、別次元の熱伝導率 (高性能熱伝導グリスの200倍以上 !)
      ・軽くて、シート状(厚さ0.1mm)で加工が容易
      ・高耐熱性 (500℃程度まで安定)

      "PGS"グラファイトシートの用途
      　CPUコアには、勿論、OLGAアダプターの表裏面への使用も効果的です。
        2.5センチ角と４センチ角の２種類の大きさをご用意いたしました。

      こちらも、ご覧ください (松下電子部品㈱様の資料です)
      Acrobat Reader
      PDFデータをご覧になるためには「Acrobat Reader」が必要です。
      入手を希望される方は こちらから ダウンロードしてください。
    Slotタイプ CPU専用
    KENDON バックプレートセット
    Simantogawa designe     		 BP-P 　 　価格　　2,485円(税込)
    BP-AT　価格　　2,485円(税込)

       このバックプレートは、「四万十川五十歩百歩の実験室」でお馴染みの四万十川さんのデザインを基に特別に製作したものです。十分な厚みのアルミ板を高精度削出し加工した、強固なメインプレートと回字形のカスタムスペーサーにより構成されており、従来品では得られない安定したCPUの取付けを可能としています。ケースを外した(石割り)状態のスロット版P3・Athlon CPUに使用し、CPU基板の裏面に回字形のカスタムスペーサー →メインプレートの順に重ね、4本のビスで取付けます。回字形のカスタムスペーサーは、取付け前にビニールテープ等を貼り、絶縁して使用します。

      ・仕様
        CPUに応じ、2種類のセットがあります。
      ・ P3スロット版 専用セット　     BP-P
      ・ Athlonスロット版 専用セット  BP-AT

      ・構成部品

      1. メインプレート
      2. 回字形カスタムスペーサー
      3. 取付け用ビス

    KENDON CPUラジエーター　インストレーションガイドは、こちらです

    ・KENDON CPU Radiator関連製品　CPU別 頒布価格表

    ※ご覧になりたいCPU名をクリックして下さい。 複数の種類のCPUに共通して使用できる品も有ります。 適合CPU・商品記号 の項目をご参照ください。

    新Pentium4・新 Celeron (Socket478) 適合品
    Pentium4 (Socket423) ・Xeon(Socket603・604)適合品
    Pentium3 FC-PGA版 (Socket370) 適合品
    Pentium3Slot1 (SC242)版 適合品
    Celeron PPGA版 (Socket370) 適合品
    Celeron SEPP版 (Slot1(SC242)) 適合品
    Pentium2適合品

    Athlon・Duron SocketA版 適合品
    Athlon SlotA版 適合品

    汎用品

    ・KENDON CPU Radiator関連製品一覧表

    ※この表は、上のCPU別製品価格表 に掲載した、製品を　まとめて掲載してあります。

    全ての製品に、説明書をお付けしています。表示金額には消費税が含まれています。

    商　品　名
    適合CPUタイプ
    商品記号
    価格(税込)
    在庫状況

    KENDONラジエーター 基本セット
    (各CPU取付けアダプター別売) (ファン無し)(*注10)
    汎用
    KR-1
    Base
    13,650円
    品切中
    KENDONラジエーター 基本セット (Socket370・A用)
    (ファン無し) (*注10)
    (この品は、KR-1BaseにAD-370Aを装着済の品です。旧型番KR-1)
    Socket370・SoketA等
    KR-1
    S370A
    17,300円
    品切中
    山洋電気製80mm高速ファン　 (山洋電気製フィンガーガード付)
    回転数:3,400r.p.m パルスセンサー付き3ピン端子(M/B接続)
    KENDONラジエター
    指定ファン
    SF8-3400
    2,990円
    有り

    KENDONラジエター用
    KENDON Socket478 取付けキット (*注14)
    新Pentium4
    新Celeron
    (Socket478)
    AD-NP4-478
    3,020円
    有り
    KENDONラジエター用
    KENDON Socket423・603・604 取付けキット
    Xeon
    (Socket603・604)
    旧Pentium4 (Socket423)
    AD-P4
    2,500円
    有り
    KENDONラジエター用
    KENDON SocketAマザーボード取付け強化アダプター (*注13)
    Socket A
    Athlon・Athlon MP
    Duron
    AD-SOA
    3,020円
    有り

    KENDONラジエターKR-1Base用
    KENDON Socket370・A 取付けキット (*注15)
    Socket370・SoketA等
    AD-370A
    3,020円
    有り
    KENDONラジエター用
    KENDONプレッシャープレート　(兼 SLOT　CPU 用アダプター)
    Socket370・SoketA
    SLOT1・SLOTA
    PP-1
    4,980円
    有り

    KENDONオリジナルピラミッドバッファ 10mm厚
    Celeron・P2・P3・P4
    Athlon・Athlon MP
    Duron他
    OPB-1025
    3,460円
    有り
    KENDONオリジナルピラミッドバッファ　5mm厚
    Celeron・P2・P3・P4
    Athlon・Athlon MP
    Duron他
    OPB-525
    2,950円
    有り
    "PGS"グラファイトシート　25×25(mm)　 ２枚セット(*注8)
    Celeron・P2・P3・
    Athlon・Athlon MP
    Duron他
    GS-25S
    1,490円
    有り
    "PGS"グラファイトシート　40×40(mm)　 ２枚セット(*注8a)
    40mm角
    ペルチェ素子等
    GS-40S
    3,120円
    有り
    グラファイトシート専用 KENDON OLGAアダプター
    Pentium3・新Celeron・Athlon (0.18μmプロセスコア用)(*注9)
    P3(Coppermine)
    FC-PGA2 には不用
    Celeron(Coppermine)
    &
    旧0.18μmコアAthlon(SlotA)
    (750MHz等)
    OLGA-1113G
    850円
    有り

    グラファイトシート専用 KENDON OLGAアダプター(*注9)
    SlotA 版Athlon　(Thunderbird)    		 0.18μmコア
    Athlon (Thunderbird)
    (SlotA)    		 OLGA-1015G 850円 有り
    KENDON OLGAアダプター
    Pentium3・新Celeron・Athlon (0.18μmプロセスコア用)(*注1a)(*注1b)
    P3(Coppermine)
    FC-PGA2 には不用
    Celeron(Coppermine)
    &
    旧0.18μmコアAthlon(SlotA)
    (750MHz等)
    OLGA-2
    820円
    有り


    KENDON OLGAアダプター (*注1c)
    Socket A 版　新Athlon XP (Bartonコア専用 )
    ( Bartonコア)
    新 Athlon XP
    OLGA-SOAXP-3
    1,290円
    有り

    KENDON OLGAアダプター (*注1c)
    Socket A 版　Athlon XP (Thoroughbredコア 専用 )

    (     Thoroughbredコア)
    Athlon XP
    &
    Athlon MP(2200+等)
    OLGA-SOAXP-2
    1,290円
    有り
    KENDON OLGAアダプター (*注9)
    Socket A 版　Athlon XP (Palominoコア専用)・Athlon MP(1500+から) 用

    (Palominoコア)
    Athlon XP
    &
    Athlon MP(1500+等)
    (Socket A )
    OLGA-SOAXP
    850円
    有り

    KENDON OLGAアダプター (*注1c)
    Socket A 版Athlon・Duron (Morganコア不可)
    Athlon・Duron
    (Morganコア不可)
    (Socket A )
    OLGA-SOAT1
    1,290円
    有り

    KENDON OLGAアダプター (*注1c)
    Socket A 版Duron (Morganコア専用)
    新Duron1G<
    (Morganコア専用)
    (Socket A )
    OLGA-SOADU
    1,290円
    有り

    KENDON OLGAアダプター (*注1c)
    Socket A 版Athlon MP用
    Athlon MP
    (1.2GHzまで)
    (Socket A )
    OLGA-SOAMP
    1,290円
    有り
    KENDON OLGAアダプター
    Pentium3 (旧0.25μmプロセスコア用) (*注1)
    旧P3・P2 450
    OLGA-1
    820円
    生産終了
    KENDON OLGAアダプター
    Athlon (0.25μmプロセスコア用) (*注1b)
    0.25μmコアAthlon
    (500・550・600・650・700MHz)
    OLGA-AT
    850円
    有り
    KENDON バックプレートセット Pentium3 用 (*注10)
    Simantogawa designe
    P3(Slot1)
    BP-P
    2,485円
    有り
    KENDON バックプレートセット Athlon 用 (*注10)
    Simantogawa designe
    Athlon(SlotA)
    BP-AT
    2,485円
    有り
    代金引換郵便送料
    (何品でも、1回の発送につき、日本全国、 一律500円です)    		    　
    500円
    		 　

    (*注1)この品は、お客様の手による適合調整の加工が必要です。 装着の際には、コア基板上に在る　+ 形等の電気接点部は、テープ等で絶縁して下さい。25mm角グラファイトシートを併用する場合は、コア表面側に一枚設置。
    (*注1a)この品は、お客様の手による適合調整の加工が必要です。 コア基板上に電気接点が存在するCPUにご使用の場合は、これを全て絶縁する必要があります。(詳しくは、添付の取扱説明書をご参照下さい)25mm角グラファイトシートを併用する場合は、コア表面側に一枚設置。
    (*注1b)この品は、お客様の手による適合調整の加工が必要です。 装着の際には、Athlonの場合、コア基板上に在る　= 形等の電気接点部は、テープ・塗料等で絶縁して下さい。25mm角グラファイトシートを併用する場合は、コア表面側に一枚設置。
    (*注1c)この品は、お客様の手による適合調整の加工が必要です。 装着の際には、CPUコア側の面に存在する電気接点部を全て絶縁する必要が有ります。25mm角グラファイトシートを併用する場合は、コア表面側に一枚設置。
    (*注8) ２枚セットでの販売となります。導電性がありますので、用途により絶縁処理が必要となります(OLGAアダプターと併用の場合等)。極薄シート状の為、表面に少々「しわ」「圧痕」等がある場合があります。
    (*注8a) ２枚セットでの販売となります。導電性がありますので、用途により絶縁処理が必要となります(OLGAアダプターと併用の場合等)。極薄シート状の為、少々表面に「しわ」「圧痕」等がある場合があります。この品を40ミリ角ペルチェ素子等と併用する場合は、面積が広い為、密着にかなりの加圧を必要とします。
    (*注9) 極薄板で歪やすい為、お客様の手による適合調整が最小限で済むように仕上げてあります。OLGAアダプターの表裏に25mmグラファイトシートを２枚、使用することを前提に設計してあります。25mm角のグラファイトシートは、別途ご用意ください。２枚のうちの１枚のグラファイトシートには、カッターナイフなどで、コアの大きさに合わせた穴を明けておきます。最終的にコア基板→グラファイトシート穴あり→OLGAアダプター →グラファイトシート穴なしの順に重ね設置することとなります。
    (*注10) CPUへの取付には、殆どの場合、KENDONオリジナルピラミッドバッファOPB-525又はOPB-1025が必要です。また、コアの破損を避ける為に、必ずKENDON OLGAアダプターとの併用でご使用ください。(但し、Pentium4の場合除く)
    (*注13)
    現在、この品は、在庫数の関係で、KENDON CPUラジエーターKR-1ユーザー様 及び、KR-1を同時購入頂く方に限定し、販売を行っています。ソケットの周りにヒートシンク取付け穴がないSocketAマザーボードに AD-SOAは、使用できません。この場合、KR-1基本セットKR-1-S370Aに付属の取付け金具=AD-370Aのみでの対応となります。
    (*注14)
    現在、この品は、在庫数の関係で、KENDON CPUラジエーターKR-1ユーザー様 及び、KR-1を同時購入頂く方に限定し、販売を行っています。
    (*注15)
    現在、この品は、在庫数の関係で、KENDON CPUラジエーターKR-1ユーザー様 及び、KR-1を同時購入頂く方に限定し、販売を行っています。 KR-1- S370Aには、あらかじめ標準装備されています。
    ■ 商品のご注文・発送について

    上の表をご参照のうえ、 メールにて直接、ご注文ください。
    商品名、商品記号、数量、送付先、お名前、電話番号 をご明記ください。

    ご注文いただき次第、折返し、確認のメールを送らせていただきます。確認のメールには、当方の所在地、名前、電話番号、発送予定日、合計金額を明示いたします。ご確認ください。尚、お客様の個人情報が、他の目的で使用される事は、一切、有りません。

    商品発送は、代金引換郵便にて行います。郵便配達員に上記代金をお支払いの上、お受け取りください。もし、ご不在の場合は、通知が置かれ、指定日の再配達、または、郵便局でのお受け取りが可能です。

    送料は、何品でも、1回の発送につき、日本全国、 一律 500円です。

    品切れしている商品がある場合、商品全点が揃い次第の発送となりますので、ご了承ください。

    何卒、宜しくお願い申し上げます。

    　ご注文は、こちらよりお願いします

    (万一、エラーがでる場合は、kendon@kendon.com宛にご注文ください)

    ご注意
    メーカー規定外での各機器のドライブ、改造等は、CPU、更にはシステム全体に致命的なダメージを与える可能性があります。 ここで頒布する製品をお使いになる場合は、皆様の自己責任のもとでお使いください。
    ご使用にあたっては、各製品の、取扱説明書を良くお読みください。 これら商品は、基本的に受注生産品につき、返品は、お受けできません。 商品の発送前のキャンセルは、お受けいたします。尚、 製品の価格、仕様は、予告なく変更することがあります。製品は、システムとしても特許を出願済みです。
