Slotタイプマザーボードへの組込み対応品

　スロットタイプマザーボードにKENDON CPU ラジエーターを組込む場合、最低限、下の5点のKENDON製品が必要です。(ペルチェ素子を使用しない場合も、ピラミッドバッファが、必要となります)

(表示価格は、消費税・送料を含みません)

KENDON  CPU ラジエーター基本セット KR-1Base 13,000円	SANYO 80mm高速FAN  (フィンガーガード付) 2,850円	KENDON オリジナルピラミッドバッファ OPB-525    2,820円 又は OPB-1025    3,300円 (OPB-525をお奨めします)	KENDON  プレッシャープレートセット PP-1 4,750円	使用するCPUに適合した KENDON OLGAアダプター (コアを外力より保護します) 780円 から 810円

"PGS"グラファイトシート及びバックプレートセットを使用することにより更に確実で安定した取付が可能となります。　
(表示価格は、消費税・送料を含みません)

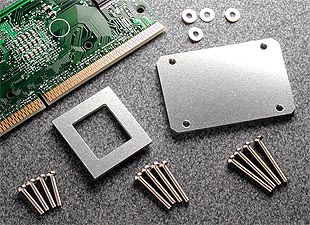

"PGS"グラファイトシート GS-25S(25mm角２枚セット)  1,420円 GS-40S(40mm角２枚セット)   2,980円	KENDON バックプレートセット Simantogawa designe  2,370円

■ペルチェ素子を用いる場合は、4cm角(厚さ4mm)のものを使用します。最大級の8.5Aのものをお奨めいたします。別途ご購入下さい。(当方では、取り扱っておりません) ペルチェ素子のご使用は、お客様のご判断に基づきお願い申し上げます。

Slotタイプマザーボードへの組込み

　スロットタイプマザーボードにKENDON CPU ラジエーターを組込む場合、以下の点に注意する必要があります。

• CPUスロットからメモリースロットまでの距離
• CPUスロットからメモリースロットの間にあるコンデンサーの配置、及び高さ
• 電源ソケットの位置等

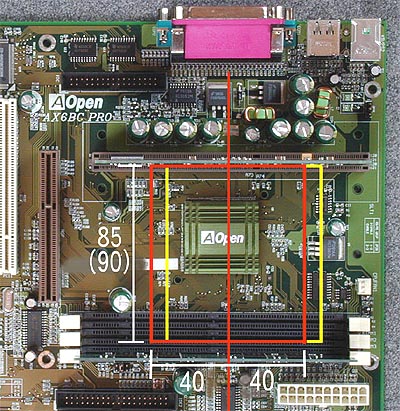

Slot M/Bへの組込み寸法概略　

• ピラミッドバッファ5mm厚(OPB-525) + ペルチェ素子4cm角(4mm厚)の組合せで　 CPUコア面から、 奥行85mm(赤ライン)
• ピラミッドバッファ10mm厚(OPB-1025)　+　ペルチェ素子4cm角(4mm厚)の組合せで　 CPUコア面から、 奥行90mm

KENDON プレッシャープレートでSlotタイプCPUもしっかり装着できます。(以下の写真は、KR-1-S370Aですが、勿論、KR-1BaseでもOKです)

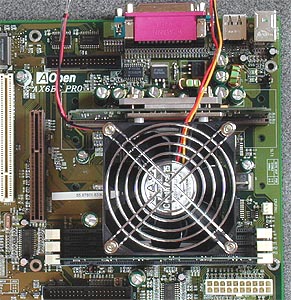

しかも、ペルチェ素子+ピラミッドバッファを締付け、しっかりホールドします。ペルチェ素子の両面にグラファイトシートを用いる場合にも、しっかりとグラファイトシートを圧接できます。CPUコアに余計な締付圧をかけずに済みます。写真は、ピラミッドバッファ　5mm厚(OPB-525)＋ペルチェ素子を取り付けPentium3用にセッティングした例です。

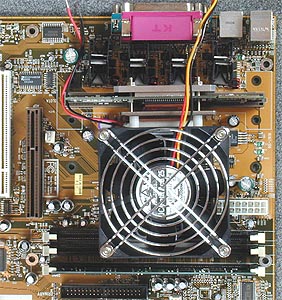

MSI MS-6167への取付け例 (またまた、古いM/Bで申し訳ありません)
ピラミッドバッファ　10mm厚(OPB-1025)＋ペルチェ素子を取り付けAthlon用をセッティングした例です。ご覧のように、この例ですとM/Bの電源コネクターが挿せません。問題は、このような場合です。この場合、メスコネクターに端子の付いたコードを直結すれば使用できそうですが・・・・メモリーは、1枚装着可能です。(ピラミッドバッファ　10mm厚を使用した理由は、電源コネクターとの干渉を避ける為です)

■重要
・マザーボードによっては、本製品が、取り付けできないものもあります。
・この製品にペルチェ素子を組合せ、CPU冷却に行う場合は、必ず冷却部の結露防止断熱を行ってください。これを行わないと結露により各機器を損傷します。
