Hydro-Tech Heat Transfer System
KENDON CPU Radiator (PAT.P 特許出願済)
Installation guide

新Pentium4・新Celeron用(Socket478)マザーボードへの組込み対応品

　 Socket478マザーボードにKENDON CPU ラジエーターを組込む場合、最低限、下の3点のKENDON製品が必要です。(純空冷に対応)
　
(表示価格は、消費税・送料を含みません)
KENDON
CPU ラジエーター基本セット
KR-1Base
13,000円
KENDON
Socket478取付けキット
AD-NP4-478
2,880円
SANYO 80mm高速FAN
(フィンガーガード付)
2,850円

　更に、高性能熱伝導材"PGS"グラファイトシートもあります。"PGS"グラファイトシートの 桁外れた熱伝導性能を生かし均熱板として使用できます。GS-40Sを KR-1の冷却面に熱伝導グリースで貼り付け使用します。コアと"PGS"グラファイトシートの間にも熱伝導グリースのご使用をお奨めします。
(表示価格は、消費税・送料を含みません)
 "PGS"グラファイトシート
GS-40S(40mm角２枚セット)
 2,980円

Pentium4・新Celeronは、コアの構造上、OLGAアダプターは、不要です。

■Pentium4・Celeron (Socket478)については、発熱量の関係で、本製品へのペルチェ素子の使用は、サポートしておりません。ペルチェ素子のご使用は、お客様のご判断に基づきお願い申し上げます。


新Pentium4・新Celeron用(Socket478)マザーボードへの組込み
Socket478マザーボードにKENDON CPU ラジエーターを取付ける為には、 KENDON Socket478取付けキット AD-NP4-478が必要です。

　AD-NP4-478は、KENDON CPUラジエーターKR-1のオプション品で、マザーボード裏面にシリコーンゴムシートと堅牢な18-8ステンレス製バックプレートを密着させることにより、KR-1を新Pentium4 ・新Celeron (Socket478)マザーボードへしっかりと取付けることができます。

セット内容

  • KR-1用支持金具 (18-8ステンレス製)　
  • バックプレート     (18-8ステンレス製)
  • 絶縁シリコーンゴムシート
  • 取付用ビス類　　　　　　　
この品は、KR-1Base、KR-1-370A(旧型番KR-1)に使用できます

1.取付例

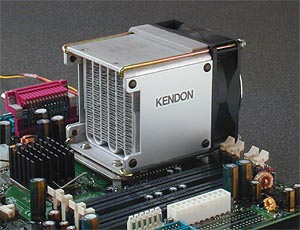

写真は、ABIT TH7IIへの取り付け例ですが、 多くの Socket478 マザーボードに、同様にKR-1の取付けが可能です。
　
マザーボート付属のリテンションキットは、使用しません。AD-NP4-478付属の18-8ステンレス製支持板を KR-1に取付け、マザーボードとCPUを18-8バックプレートで挟み締め込みますので、たいへんしっかりとした取付けができます。 マザーボートと18-8バックプレートの間には、絶縁のためシリコーンシートを設置します。

ABIT TH7IIへの標準的な取付けを行うと、KR-1の取付け方向は、下の写真のとおりとなり、M/Bの 端よりKR-1のファンが突出します。(約13mm) 従って、これを納めるPCケースは、Owltech OWL-602WS、Justy CT2700、星野金属製の大型タワーケース等、この部分にスペースの余裕があるものが必要となります。
　(もしファンを写真と反対方向取付けようとする場合はノースブリッジのヒートシンクを固定しているバネ線がファンと干渉します。このバネ線をピアノ線等を曲げ自作し、ファンとの干渉しない形態にすれば、写真とは反対方向、ノースブリッジ側にファンを位置させることが可能となり、M/B端からのKR-1のファンの突出は無くなります。)
